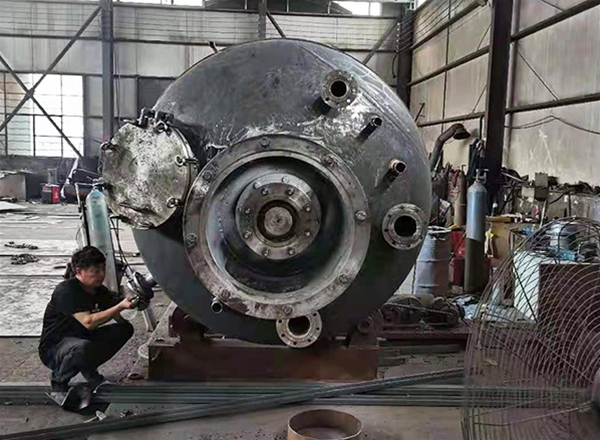

反應釜
詳細信息
：
簡介
反應釜的廣義理解即有物理或化學反應的不銹鋼容器，根據不同的工藝條件需求進行容器的結構設計與參數配置，設計條件、過程、檢驗及制造、驗收需依據相關技術標準，以實現工藝要求的加熱、蒸發、冷卻及低高速的混配反應功能。壓力容器必須遵循GB150{鋼制壓力容器}的標準，常壓容器必須遵循NB/T47003.1-2009{鋼制焊接常壓容器}的標準。隨之 反應過程中的壓力要求對容器的設計要求也不盡相同。生產必須嚴格按照相應的標準加工、檢測并試運行。不銹鋼反應釜 根據不同的生產工藝、操作條件等不盡相同，反應釜的設計結構及參數不同，即反應釜的結構樣式不同，屬于非標的容器設備。
反應釜是綜合反應容器，根據反應條件對反應釜結構功能及配置附件的設計。從開始的進料-反應-出料均能夠以較高的自動化程度完成預先設定好的反應步驟，對反應過程中的溫度、壓力、力學控制(攪拌、鼓風等)、反應物/產物濃度等重要參數進行嚴格的調控。其結構一般由釜體、傳動裝置、攪拌裝置、加熱裝置、冷卻裝置、密封裝置組成。相應配套的輔助設備:分餾柱、冷凝器、分水器、收集罐、過濾器等。
反應釜材質一般有碳錳鋼、不銹鋼、鋯、鎳基(哈氏、蒙乃爾)合金及其它復合材料。反應釜可采用SUS304、SUS316L等不銹鋼材料制造。攪拌器有錨式、框式、槳式、渦輪式，刮板式，組合式，轉動機構可采用擺線針輪減速機、無級變速減速機或變頻調速等，可滿足各種物料的特殊反應要求。密封裝置可采用機械密封、填料密封等密封結構。加熱、冷卻可采用夾套、半管、盤管、米勒板等結構，加熱方式有:蒸汽、電加熱、導熱油，以滿足耐酸、耐高溫、耐磨損、抗腐蝕等不同工作環境的工藝需要。而且可根據用戶工藝要求進行設計、制造。
分類
1、按照加熱/冷卻方式，可分為電加熱、熱水加熱、導熱油循環加熱、遠紅外加熱、外(內)盤管加熱等，夾套冷卻和釜內盤管冷卻等。加熱方式的選擇主要跟化學反應所需的加熱/冷卻溫度，以及所需熱量大小有關。
2、根據釜體材質可分為碳鋼反應釜、不銹鋼反應釜及搪玻璃反應釜(搪瓷反應釜)、鋼襯反應釜。
1、碳鋼反應釜
適用范圍:不含腐蝕性液體的環境，比如某些油品加工。
2、不銹鋼反應釜(KCFD系列高壓反應釜)
1、加熱結構型式
電加熱型，夾套型，外半管型，內盤管型，容積為0.01m3~45m3
2、 材質
碳鋼，不銹鋼，耐高溫不銹鋼，耐強酸強堿不銹鋼，搪瓷或PP材質等。
3、攪拌型式
斜漿式、錨式、框式、推進式和單(雙)螺旋式，且可根據客戶要求設計制造其他型式漿葉。
適用的范圍:適用于石油、化工、醫藥、冶金、科研、大專院校等部門進行高溫、高壓的化學反應試驗，用來完成水解、中和、結晶、蒸餾、蒸發、儲存、氫化、烴化、聚合、縮合、加熱混配、恒溫反應等工藝過程，對粘稠和顆粒的物質均能達到高攪拌的效果。
3、搪玻璃反應釜
適用的范圍:廣泛的應用在石油、化工、食品、醫藥、農藥、科研等行業。
4、鋼襯PE反應釜
適用的范圍:適用酸、堿、鹽及大部分醇類。適用液態的食品以及及藥品的提煉。是襯膠、玻璃鋼、不銹鋼、鈦鋼、搪瓷、塑焊板的理想換代品。
5、鋼襯PTFE反應釜
適用的范圍:防腐性能其優良，能抗各種濃度的酸、堿、鹽、強氧化劑、有機化合物及其它所有強腐蝕性化學介質。
3、按照工作時內壓可分為常壓反應釜、正壓反應釜，負壓反應釜。
4、按照攪拌形式，可分為槳葉式、錨槳式、框式、螺帶式、渦輪式、分散盤式、組合式等。
5、按照傳熱結構，可分為夾套式、外半管式、內盤管式及組合式。
結構
反應釜由釜體、釜蓋、夾套、攪拌器、傳動裝置、軸封裝置、支承等組成。攪拌裝置在高徑比較大時，可用多層攪拌槳葉，也可根據用戶的要求任意選配。釜壁外設置夾套，或在器內設置換熱面，也可通過外循環進行換熱。支承座有支承式或耳式支座等。轉速超過160轉以上宜使用齒輪減速機.開孔數量、規格或其它要求可根據用戶要求設計、制作。
1.通常在常壓或低壓條件下采用填料密封，一般使用壓力小于2公斤。
2.在一般中等壓力或抽真空情況會采用機械密封，一般壓力為負壓或4公斤。
3.在高壓或介質揮發性高得情況下會采用磁力密封，一般壓力超過14公斤以上。除了磁力密封均采用水降溫外，其他密封形式在超過120度以上會增加冷卻水套。
使用注意
反應釜是一種反應設備，在操作的時候一定要注意，否則會因?yàn)楹芏嘣蛟斐蓳p壞，導致生產被迫停止。反應釜的操作要注意很多方面。
首先，一定要嚴格的按照規章制度去操作反應釜。
其次，在操作前，應仔細檢查有無異狀，在正常運行中，不得打開上蓋和觸及板上之接線端子，以免觸電;嚴禁帶壓操作;用氮?dú)庠噳旱倪^(guò)程中，仔細觀察壓力表的變化，達到試壓壓力，立即關閉氮?dú)忾y門開關;升溫速度不宜太快，加壓亦應緩慢進行，尤其是攪拌速度，只允許緩慢升速。
后，釜體加熱到較高溫度時，不要和釜體接觸，以免燙傷;實驗完應該先降溫。不得速冷，以防過大的溫差壓力造成損壞。同時要及時的拔掉電源。
同時反應釜使用后要注意去保養，這樣高壓釜才能有更好的使用壽命。
安裝、操作規范
1、高壓釜應放置在室內。在裝備多臺高壓釜時，應分開放置。每間操作室均應有直接通向室外或通道的出口，應保證設備地點通風良好。
2、在裝釜蓋時，應防止釜體釜蓋之間密封面相互磕碰。將釜蓋按固定位置小心地放在釜體上，擰緊主螺母時，必須按對角、對稱地分多次逐步擰緊。用力要均勻，不允許釜蓋向一邊傾斜，以達到良好的密封效果。
3、正反螺母聯接處，只準旋動正反螺母，兩圓弧密封面不得相對旋動，所有螺母紋聯接件有裝配時，應涂潤滑油。
4、針型閥系線密封，僅需輕輕轉動閥針，壓緊密封面，即可達到良好的密封效果。
5、用手盤動釜上的回轉體，檢查運轉是否靈活。
6、控制器應平放于操作臺上，其工作環境溫度為10-40℃，相對濕度小于85%，周圍介質中不含有導電塵埃及腐蝕性氣體。
7、檢查面板和后板上的可動部件和固定接點是否正常，抽開上蓋，檢查接插件接觸是否松動，是否有因運輸和保管不善而造成的損壞或銹蝕。
8、控制器應可靠接地。
9、連接好所有導線，包括電源線、控制器與釜間的電爐線、電機線及溫度傳感器和測速器導線。
10、將面板上"電源"空氣總開關合上，數顯表應有顯示。
11、在數顯表上設定好各種參數(如上限報警溫度、工作溫度等)然后，按下"加熱"開關，電爐接通，同時"加熱"開關上的指示燈亮。調節"調壓"旋鈕，即可調節電爐加熱功率。
12、按下"攪拌"開關，攪拌電機通電，同時"攪拌"開關上的指示燈亮，緩慢旋動"調速"旋鈕，使電機緩慢轉動，觀察電機是否為正轉，無誤時，停機掛上皮帶，再重新啟動。
13、操作結束后，可自然冷卻、通水冷卻或置于支架上空冷。待溫降后，再放出釜內帶壓氣體，使壓力降至常壓(壓力表顯示零)，再將主螺母對稱均等旋松，再卸下主螺母，然后小心地取下釜蓋，置于支架上。
14、每次操作完畢，應清除釜體、釜蓋上殘留物。主密封口應經常清洗，并保持干凈，不允許用硬物或表面粗糙物進行擦拭。
折疊編輯本段維護
(1)裝置地:反應釜應安裝在符合防爆要求的高壓操作室內，在裝備多臺反應釜時，應分開放置，每?jī)膳_(tái)之間應用安全的防爆墻隔開，每間操作室均應有通向室外的通道和出口，當存在易爆介質時應保證設備地通風良好。
(2)打開包裝后檢查設備有無損壞，根據設備型號按結構圖將設備安裝起來，所配備件按照裝箱單查清。加熱方式如果是導熱油電加熱，請按照使用溫度購買相應型號的導熱油(注意:導熱油不允許含有水分)加入，加入時將夾套上部的加油口打開并將夾套中上部的油位口打開。通過加油口往里加油，待油位口流油時即可;后將油位口擰死，勿將加油口擰死以免產生壓力。
(3)釜體、釜蓋的安裝及密封:釜體和釜蓋采用墊片或錐面與圓弧面的線接觸，通過擰緊主螺母使它們相互壓緊，達到良好的密封效果。擰緊螺母時，必須對角對稱，多次逐步加力擰緊，用力均勻，不允許釜蓋向一邊傾斜，以達到良好的密封效果。在擰緊主螺母時，不得超過規定的擰緊力矩40~120N.M范圍，以防密封面擠壞或超負荷磨損。對密封面應特別加以愛護，每次安裝之前用比較柔軟的紙或布將上下密封面擦拭干凈，特別注意不要將釜體、釜蓋密封面碰出疤痕。若合理操作，可使用上萬次以上。密封面破壞后，需重新加工修復方可達到良好的密封性能。拆卸釜蓋時應將釜蓋上下緩慢抬起，防止釜體與釜蓋之間的密封面相互碰撞。如果密封是采用墊片(四氟、鋁墊、銅墊、石棉墊等)密封，通過擰緊主螺母便能達到良好的密封效果。
(4)閥門、壓力表、安全閥的安裝通過擰緊正反螺母，即達到密封的效果，聯接兩頭的圓弧密封面不得相對旋轉，對所有螺絲聯接件在裝配時，均須涂抹潤滑劑或油料調和的石墨，以免咬死。閥門的使用:針形閥系線密封，僅需輕輕轉動閥針，壓緊密封面即能達到良好的密封性能，禁止用力過大，以免損壞密封面。
(5)設備安裝好后，通入一定量的氮?dú)獗?0分鐘，檢查有無泄漏，如發現有泄漏請用肥皂沫查找管路、管口泄漏點，找出后放掉氣體擰緊，再次通入氮?dú)獗涸囼?yàn)，確保無泄漏后開始正常工作。
(6)當降溫冷卻時，可用水經冷卻盤管進行內冷卻，禁止速冷，以防過大的溫差應力，造成冷卻盤管、釜體產生裂紋。工作時當釜內溫度超過100℃時，磁力攪拌器與釜蓋間的水套應通冷卻水，保證水溫小于35℃，以免磁鋼退磁。
(7)安全裝置:采用正拱型金屬爆破片，材質為不銹鋼，按標準GB567-89《拱型金屬爆破技術條件》制造，出廠時已試驗好，不得隨意調整。如果已爆破，需重新更換，更換期限由使用單位根據本單位的實際情況確定，對于超過爆破片標定爆破壓力而未爆破的應更換，經常使用不超過爆破片的下限壓力的80%，更換時應注意爆破片凸面向上。
(8)反應完畢后，行冷卻降溫，再將釜內的氣體通過管路泄放到室外，使釜內壓力降至常壓，嚴禁帶壓拆卸，再將主螺栓、螺母對稱地松開卸下，然后小心的取下釜蓋(或升起釜蓋)置于支架上，卸蓋過程中應特別注意保護密封面。
(9)釜內的清冼:每次操作完畢用清洗液(使用清洗液應注意避免對主體材料產生腐蝕)清除釜體及密封面的殘留物，應經常清洗并保持干凈，不允許用硬物質或表面粗糙的物品進行清洗。
